Tee Píopa Cruach

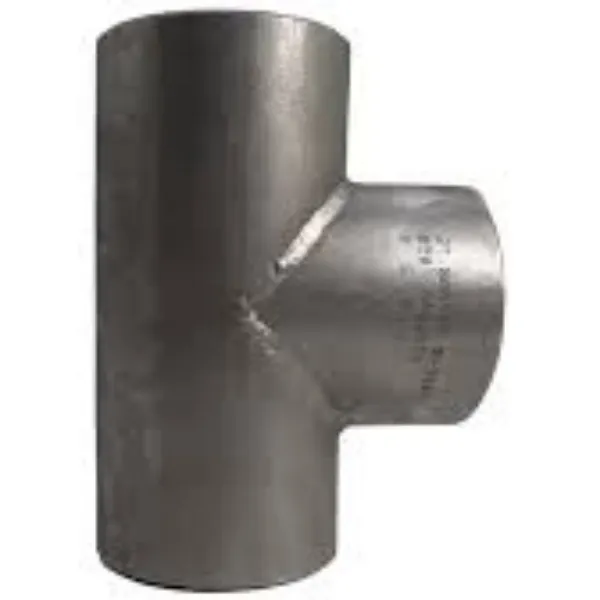

Tee píopa cruach ASME B16.9Tá T-chruthach nó Y-chruthach le trí asraon i méid céanna nó difriúil agus ainmnithe mar tee comhionann agus tee laghdaithe, tá na foircinn nascadh i méideanna céanna, tá sé tee comhionann, cé go bhfuil méid brach níos lú ná an méid píopa reáchtáil, tugaimid sé mar laghdú tee. Úsáidtear tee Buttwelding go forleathan i peitriliam, tionscal ceimiceach, gléasra cumhachta agus píblínte tionsclaíocha eile. Is é an t-ábhar a úsáidtear go coitianta ná cruach carbóin A234 WPB agus cruach dhosmálta 316.
tee comhionann a laghdú
Iniúchadh ar Butt Weld Tee
Déanfaimid tiús bhalla agus fad tee a thomhas, d'fhonn cáilíocht na dtáirgí a chinntiú.
Pacáiste de Butt Weld Tee
Déanfar táirgí tee níos lú ná 8" a shocrú go néata taobh istigh den bhosca adhmaid, beidh níos mó ná 8" ina bpacáistiú plaisteach agus ansin cuirfear ar an mbonn adhmaid iad.
Cad é ASME B16.9?
Clúdaíonn caighdeán ASME B16.9 toisí foriomlána, lamháltais, rátálacha, tástáil, agus marcanna d'fheistis matán saoirsithe de dhéantús an mhonarcha i méideanna NPS 1 ∕ 2 trí NPS 48 (DN 15 trí DN 1200). Clúdaíonn sé feistis d'aon tiús balla in-tháirgthe.
Úsáidtear feistis Buttwelding i gcóras píopaí chun treo nó feidhm na meáin a athrú, chun brainse a dhéanamh, méid píopa a laghdú nó trealamh cúnta a cheangal. Tá siad ar fáil i gcineálacha éagsúla mar elbow, tee, caipín, laghdaitheoir, deireadh stub agus oelt, a tháirgtear i bhfoirmiú fuar agus te bunaithe ar shonraíocht ASTM A403 agus ASTM A234.
Sonraíocht Feistis Cruach Dhosmálta ASTM A403 WP304 & WP316
Dearadh feistis buttweld cruach 304 & 316 stainles i Gráid ASTM A403 WP bunaithe ar thoisí caighdeánacha ASME nó MSS. D'fhéadfadh siad a bheith gan uaim nó cineál táthaithe.
Clúdaíonn sonraíocht ASTM A403 cruthanna elbow píopa cruach dhosmálta, tee, tras, laghdaitheoir agus caipín. Tá feidhm dhifriúil acu sa chóras píobaireachta agus úsáidtear iad go forleathan chun an píopa nó na feistis a tháthú.
Sonraíocht Feistis Píobán Cruach Carbóin ASTM A234 WPB
Is é ASTM A234 WPB an grád is coitianta agus ionadaíoch i bhfeistis píopa cruach carbóin. Déanaimid iad i gcineálacha gan uaim agus táthaithe de réir chaighdeán ASME B16.9 & MSS-SP-43. Tá na feisteas táthaithe seo le húsáid i bpíopaí brú agus i ndéanamh brú-soithigh le haghaidh seirbhíse ag teochtaí measartha agus ardaithe.
Sonraíocht ar ASME/ANSI B16.9 Feistis Tí Píopa Cruach
| Cineál Cruth | Tae Comhionann agus Tee Laghdaithe |
| Raon Méid | 1/2" - 80" / DN15 - 2000 |
| Sceideal Tiús | SCH 10 - SCH 160, XXS |
| Caighdeán | GB/T12459, GB/T13401, HG/T21635/21631, SH3408/3409, ANSI / ASME B16.9, MSS SP 43, JIS B2311/2312/2313, DIN2605/2615/2616, EN2605/2615/2616 |
| Cruach Carbóin | Q235, 20#, 35#, 45#, 20G, Q345B, 16Mn, ASTM A234 WPB/WPC, A420 WPL6 |
| Gráid API 5L | ASTM A860 WPHY 42/ 46/ 56/ 60/65 |
| Cruach Cóimhiotail | ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92,15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5 |
| Cruach Dhosmálta | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317,347, 904L, A815 S32205, S31803, 32750, 32760 |
ASME/ANSI B16.9 Toisí Tí Píopa Cruach
| Méid Ainmniúil | Trastomhas Lasmuigh ag Bevel | Ionad go Críoch | ||
| DN | NPS | OD1×OD2 | C | M |
| 15 | 1/2 | 21.3 | 25 | 25 |
| 20 | 3/4 | 26.7 | 29 | 29 |
| 25 | 1 | 33.4 | 38 | 38 |
| 32 | 11/4 | 42.2 | 48 | 48 |
| 40 | 11/2 | 48.3 | 57 | 57 |
| 50 | 2 | 60.3 | 64 | 64 |
| 65 | 21/2 | 73.0 | 76 | 76 |
| 80 | 3 | 88.9 | 86 | 86 |
| 90 | 31/2 | 101.6 | 95 | 95 |
| 100 | 4 | 114.3 | 105 | 105 |
| 125 | 5 | 141.3 | 124 | 124 |
| 150 | 6 | 168.3 | 143 | 143 |
| 200 | 8 | 219.1 | 178 | 178 |
| 250 | 10 | 273.0 | 216 | 216 |
| 300 | 12 | 323.8 | 254 | 254 |
| 350 | 14 | 355.6 | 279 | 279 |
| 400 | 16 | 406.4 | 305 | 305 |
| 450 | 18 | 457.0 | 343 | 343 |
| 500 | 20 | 508.0 | 381 | 381 |
| 550 | 22 | 559.0 | 419 | 419 |
| 600 | 24 | 610.0 | 432 | 432 |
| 650 | 26 | 660.0 | 495 | 495 |
| 700 | 28 | 711.0 | 521 | 521 |
| 750 | 30 | 762.0 | 559 | 559 |
| 800 | 32 | 813.0 | 597 | 597 |
| 850 | 34 | 864.0 | 635 | 635 |
| 900 | 36 | 914.0 | 673 | 673 |
| 950 | 38 | 965.0 | 711 | 711 |
| 1000 | 40 | 1016.0 | 749 | 749 |
| 1050 | 42 | 1067.0 | 762 | 711 |
| 1100 | 44 | 1118.0 | 813 | 762 |
| 1150 | 46 | 1168.0 | 851 | 800 |
| 1200 | 48 | 1219.0 | 889 | 838 |
| 1300 | 52 | 1321.0 | 965 | 914 |
| 1400 | 56 | 1422.0 | 1041 | 965 |
| 1600 | 64 | 1626.0 | 1194 | 1092 |
| 1700 | 68 | 1727.0 | 1270 | 1168 |
| 1800 | 72 | 1829.0 | 1320 | 1245 |
| 1900 | 76 | 1930.0 | 1422 | 1320 |
| 2000 | 80 | 2032.0 | 1499 | 1397 |
Nótaí
1) Seachas na caighdeáin thuasluaite, cuirtear na caighdeáin GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253 etc. i bhfeidhm freisin.
2) Maidir leis na tíonna díreacha le DN Níos mó ná nó cothrom le 650(NPS 26) agus na tíonna laghdaitheacha le DN Níos mó ná nó cothrom le 350(NPS 14 ), moltar na méideanna asraonta a úsáid (is féidir na méideanna eile a chur i bhfeidhm. ).
3) I gcás na tíonna agus na gcrosanna leis na méideanna atá níos mó ná na cinn atá liostaithe sa tábla thuas, soláthrófar iad faoi réir na méideanna a chomhaontaigh an ceannaitheoir agus an monaróir nó de réir mhéid an mhonaróra.
