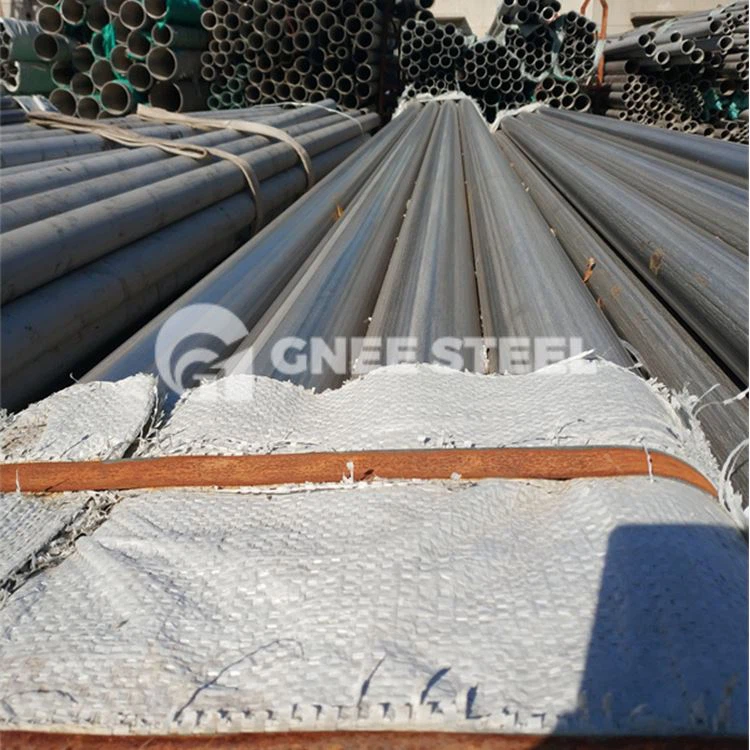

Píobán Táthaithe A213 T5 T9 T11
A213 T5 T9 T11 Soláthraí Píopa Táthaithe-GNEE
Úsáidtear feadáin ASTM A213 (ASME SA213) go forleathan i dtrealamh ardteochta, go háirithe coirí agus superheaters. Is féidir na feadáin a dhéanamh as cruach cóimhiotail agus cruach dhosmálta agus déantar iad a mhonarú gan uaim trí rollta te nó líníocht fuar. I measc na ngrád coitianta tá gráid T5, T9, T11, T12, T21, T22, T91 agus cruach dhosmálta TP304 nó TP316.
Príomhghráid: ASTM A213 T5, T5b, T9, T11, T91 agus T22
Raon méide:
NPS 1/4'' go NPS 24''
Tiús Balla - Sceidil 40 trí 160, STD, XS, XXS.
Tiús píopaí balla trom neamhsceidealta ar fáil suas le 4 orlach.
Méideanna Píopa Cruach Táthaithe A213 T5 T9 T11
|
NPS, orlach |
Trastomhas Lasmuigh(mm) |
Tiús Balla(mm) |
uas. Fad(M) |
|
1/8 |
10,3 |
1,24; 1,73; 2,40 |
12 |
|
1/4 |
13,7 |
1,65; 2,24; 3,02 |
|
|
3/8 |
17,1 |
1,65; 2,31; 3,20 |
|
|
1/2 |
21,3 |
1,65; 2,11; 2,77; 3,73 |
|
|
3/4 |
26,7 |
1,65; 2,11; 2,87; 3,91 |
|
|
1 |
33,4 |
1,65; 2,77; 3,38; 4,55 |
10 |
|
1 1/4 |
42,4 |
1,65; 2,77; 3,56; 4,85 |
|
|
1 1/2 |
48,3 |
2,77; 3,68; 5,08 |
|
|
2 |
60,3 |
3,91; 5,54 |
7 |
|
2 1/2 |
73,0 |
5,16; 7,01 |
Píob Táthaithe Cruach Dhosmálta Airíonna meicniúla
|
Grád |
Neart teanntachta |
Pointe toraidh (Mpa) |
Fadú(%) |
Tionchar(J) |
Cruas |
|
A213 T2/SA213 T2 |
Níos mó ná 415 nó cothrom leis |
205 |
|
" |
85HRB |
|
A213 T11/SA213 T11 |
Níos mó ná 415 nó cothrom leis |
205 |
|
" |
85HRB |
|
A213 T22/SA213 T22 |
Níos mó ná 415 nó cothrom leis |
205 |
|
" |
85HRB |
|
A213 T23/SA213 T23 |
Níos mó ná 510 nó cothrom leis |
400 |
20 |
" |
97HRB |
|
A213 T24/SA213 T24 |
Níos mó ná 585 nó cothrom leis |
415 |
20 |
" |
25HRB |
|
A213 T91/SA213 T91 |
Níos mó ná 585 nó cothrom leis |
415 |
20 |
" |
25HRB |
|
A213 T911/SA213 T911 |
Níos mó ná 620 nó cothrom leis |
440 |
20 |
" |
25HRB |
|
A213 T22/SA213 T92 |
Níos mó ná 620 nó cothrom leis |
440 |
20 |
" |
25HRB |
|
A213 T122/SA213 T122 |
Níos mó ná 620 nó cothrom leis |
400 |
20 |
|
25HRB |
|
TP304H |
Níos mó ná 515 nó cothrom leis |
205 |
35 |
|
90HRB |
|
TP316H |
Níos mó ná 515 nó cothrom leis |
205 |
35 |
|
90HRB |
|
TP321H |
Níos mó ná 515 nó cothrom leis |
205 |
35 |
|
90HRB |
|
TP347H |
Níos mó ná 515 nó cothrom leis |
205 |
35 |
|
90HRB |
|
S30432 |
Níos mó ná 590 nó cothrom leis |
235 |
35 |
|
95HRB |
|
TP310HCbN |
Níos mó ná 655 nó cothrom leis |
295 |
30 |
|
100HRB |
Sonraí Píob A213 T5 T9 T11 ERW
Clibeanna Te: píopa táthaithe a213 t5 t9 t11, an tSín a213 t5 t9 t11 monaróirí píopa táthaithe, soláthraithe
