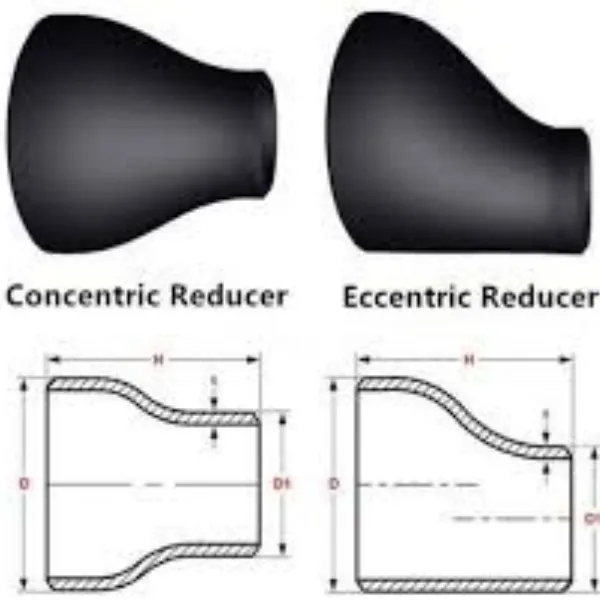

An Laghdaitheoir Eccentric
Is sonraíocht chaighdeánach é ASME B16.9 le haghaidh feistis táthú cnapáin a chlúdaíonn laghdaitheoir comhlárnacha agus éalárnacha, uillinn agus tee BW. Tá an raon toisí ó 3/4" go 24" i gcineál gan uaim.
Déan comparáid idir le feisteas cón-chruthach a mhéadaíonn nó a laghdaíonn an trastomhas, níl sé siméadrach faoin lárlíne. Tá an dá cheann acu ar fáil i cruach carbóin, cruach cóimhiotail, cruach dhosmálta agus úsáidtear iad i gcóras píblíne chun an trastomhas a laghdú ó mhéid amháin go méid níos mó nó beag.
Úsáidtear Feistis Buttwelding i gcóras píopaí chun treo nó feidhm na meáin a athrú, chun brainse a dhéanamh, méid píopa a laghdú nó trealamh cúnta a cheangal. Tá siad ar fáil i gcineálacha éagsúla mar elbow, tee, caipín, laghdaitheoir eccentric, deireadh stub agus oelt, a tháirgtear i bhfoirmiú fuar agus te bunaithe ar shonraíocht ASTM A403 agus ASTM A234.
Feistis Píobáin Cruach Dhosmálta ASTM A403 WP304 & 316
Clúdaíonn sonraíocht ASTM A403 gráid choitianta cruach stainles WP304 & WP316 a úsáidtear le haghaidh píobaireachta brú. Ní mór do chustaiméirí cineál gan uaim nó táthaithe a chur in iúl agus feistis gráid cineálacha á gceannach acu, mar shampla laghdaitheoirí eccentric, tee & cross buttwelding, bend píopa cruach agus uillinn.
Feistis Píopaí Cruach Carbóin ASTM A234 agus Alloy
Clúdaíonn an tsonraíocht seo cruach carbóin ASTM A234 agus feistis cruach cóimhiotail de thógáil gan uaim agus táthaithe ag caighdeán ASME B16.9. Tá na feisteas laghdaitheora éicintreach seo le húsáid i bpíopaí brú agus i monarú soitheach brú le haghaidh seirbhíse ag teochtaí measartha agus ardaithe.
Sonraíocht Feistiú an Laghdaitheora Éiccentric BW
| Raon Méid | 3/4" - 60" / DN20 - 1500 |
| Sceideal Tiús | SCH 10 - SCH 80, SCH 160, XXS |
| Caighdeán Meiriceá | ANSI / ASME B16.9 / MSS SP 43 |
| Caighdeán an tSeapáin | JIS B2311/2312/2313 |
| Caighdeán na Gearmáine | DIN2605/2615/2616/2617 |
| Caighdeán na hEorpa | EN10253 |
| Cruach Carbóin | Q235, 20#, 35#, 45#, 20G, ASTM A234 WPB/WPC |
| Cruach Carbóin Teocht Íseal | Q345B% 2c 16Mn% 2c ASTM A420 WPL6 |
| Cruach Píblíne | ASTM A860 WPHY 42/ 46/ 56/ 60/65 |
| Cruach Cóimhiotail |
ASTM A234 WP11 % 2f WP12 % 2f WP 5 % 2f WP9 % 2f WP92% 2c 15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5 |
| Cruach Dhosmálta | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317, 347, 904L |
ASME B16.9 Toisí an Laghdaitheora Éicintreacha
| OD1 | OD2 | CRÍOCH GO CRÍOCH |
| NPS | NPS | H |
| 3/4 | 3/8 - 1/2 | 38 |
| 1 | 1/2 - 3/4 | 51 |
| 1 1/4 | 1/2 - 1 | 51 |
| 1 1/2 | 1/2 - 1 1/4 | 64 |
| 2 | 3/4 - 1 1/2 | 76 |
| 2 1/2 | 1 - 2 | 89 |
| 3 | 1 1/4 - 2 1/2 | 102 |
| 4 | 2 - 3 1/2 | 102 |
| 5 | 2 - 4 | 127 |
| 6 | 2 1/2 - 5 | 140 |
| 8 | 3 1/2 - 6 | 152 |
| 10 | 4 - 8 | 178 |
| 12 | 5 - 10 | 203 |
| 14 | 6 - 12 | 330 |
| 16 | 6 - 14 | 356 |
| 18 | 8 - 16 | 381 |
| 20 | 10 - 18 | 508 |
| 22 | 12 - 20 | 508 |
| 24 | 12 - 22 | 508 |
| 26 | 12 - 24 | 610 |
| 28 | 14 - 26 | 610 |
| 30 | 14 - 28 | 610 |
| 32 | 20 - 30 | 610 |
| 34 | 22 - 32 | 610 |
| 36 | 22 - 34 | 610 |
| 38 | 24 - 36 | 610 |
| 40 | 28 - 38 | 610 |
| 42 | 28 - 40 | 610 |
| 44 | 32 - 42 | 610 |
| 46 | 34 - 44 | 711 |
| 48 | 36 - 46 | 711 |
| 52 | 40 - 48 | 711 |
| 56 | 40 - 52 | 711 |
| 60 | 44 - 56 | 711 |
Nótaí
1) Seachas na caighdeáin thuasluaite, cuirtear na caighdeáin GB/T 10752 SH 408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253 etc. i bhfeidhm freisin.
2) Maidir leis na laghdaitheoirí comhlárnacha agus eccentric a bhfuil na méideanna níos mó ná na cinn atá liostaithe sa tábla thuas, soláthrófar iad faoi réir na méideanna a chomhaontaigh an ceannaitheoir agus an monaróir nó de réir mhéid an mhonaróra.
