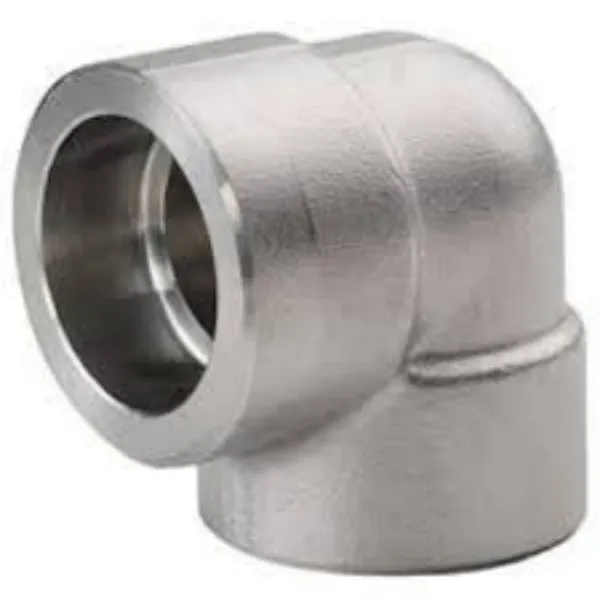

Elbow Weld Soicéad
Tá elbow táthú soicéad brionnaithe ASME B16.11 ar fáil i 90 céim agus 45 céim a úsáidtear chun an píopa ASME a nascadh le feistis nó comhlaí trí tháthú róin filléad. Tá an meáchan éadrom mar gheall ar thoisí beagmhéide. Agus tá cineálacha gnéithe cosúil le iontaofacht, marthanacht agus cruinneas tríthoiseach. Tá 3 rátáil brú ann atá Aicme 3000, 6000 agus 9000.
Elbow Aicme 3000: le húsáid le píopa cruach Sch 80.
Elbow Aicme 6000: le haghaidh meaitseáil le píopa cruach Sch 160.
Elbow Aicme 9000: chun nascadh le píopa cruach Sch XXS
Is teaghlach de fheistis bhrionnaithe ardbhrú iad Socket Weld Feistis nach n-úsáidtear ach i gcomhar le ANSI Pipe agus atá ar fáil sa raon méid céanna.
Cé go bhfuil roinnt cosúlachtaí idir cruthanna an dá welds, ach meastar go bhfuil táthú soicéad fós difriúil ó tháthú filléad.
Sonraíocht Feisteas Táthú Soicéad ASME B16.11
| Cruth | Feistis Dhíreach agus Laghdaithe |
| Raon Méid | 1/8" - 4" / DN6 - DN100 |
| Rátáil Brú | Aicme 3000lbs, 6000lbs, 9000lbs |
| Caighdeán | ASME B16.11% 2c BS3799 |
| Cruach Carbóin | ASTM A105 / A105N, ASTM A350 LF2 / LF3, A694 F42 / 46 / 56 / 60 / 65 |
| Cruach Cóimhiotail | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
| Cruach Dhosmálta | ASTM A182 F304% 2f304L% 2f304H% 2c F316% 2f316L% 2c F310S% 2c F317% 2c F347% 2c F904L |
Marcáil agus Iniúchadh ar Elbow Weld Soicéad Galvanized
Pacáiste Feistis Elbow Weld Soicéad
Pacáil gach uillinn SW i gcartáin.
Cuir lipéad ar gach cartán.
Cuir cartáin isteach sa bhosca adhmaid.
Déan marc loingseoireachta ar bhosca adhmaid.
ASME B16.11 Toisí Elbow Weld Soicéad
| DNName | NPS | B | G | C | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| AveName | nóim | AveName | nóim | AveName | nóim | ||||||
| 6 | 1/8 | 10.9 | 2.41 | 3.15 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 8 | 1/4 | 14.3 | 3.02 | 3.68 | - | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 10 | 3/8 | 17.7 | 3.20 | 4.01 | - | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 15 | 1/2 | 21.9 | 3.73 | 4.78 | 7.47 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 |
| 20 | 3/4 | 27.3 | 3.91 | 5.56 | 7.82 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 25 | 1 | 34.0 | 4.55 | 6.35 | 9.09 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 32 | 11/4 | 42.8 | 4.85 | 6.35 | 9.70 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 40 | 11/2 | 48.9 | 5.08 | 7.14 | 10.15 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 50 | 2 | 61.2 | 5.54 | 8.74 | 11.07 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 65 | 21/2 | 73.9 | 7.01 | - | - | 8.16 | 7.62 | - | - | - | - |
| 80 | 3 | 89.9 | 7.62 | - | - | 9.52 | 8.30 | - | - | - | - |
| 100 | 4 | 115.5 | 8.56 | - | - | 10.69 | 9.35 | - | - | - | - |
1) Ní bheidh an tiús cothrom timpeall an soicéad tollta níos lú ná an meánluach, is féidir leis an tiús ag limistéir pháirteach an min. aon.
2) Agus caoinfhulaingt trastomhas lasmuigh an phíobáin á gcur san áireamh, is féidir le trastomhais roinnt tolladh soicéad a bheith beagán níos mó ná na cinn atá sonraithe i B16.11.
3) Nuair nach bhfuil méideanna na bpíopaí nasctha i gcomhréir leis na cinn atá sonraithe sa chatalóg seo, cuirfear méideanna na bpíopaí ceangail ar fáil sa tsonraíocht cheannaigh.
4) Nuair a bheidh na feistis ag laghdú, beidh méideanna an struchtúir mar an gcéanna le méideanna na bhfeisteas díreach agus déanfar BJD a mheaisíniú de réir na foircinn laghdaitheora.
5) Is féidir feistiú a mhonarú freisin mar naisc mheasctha SW agus THRD.
