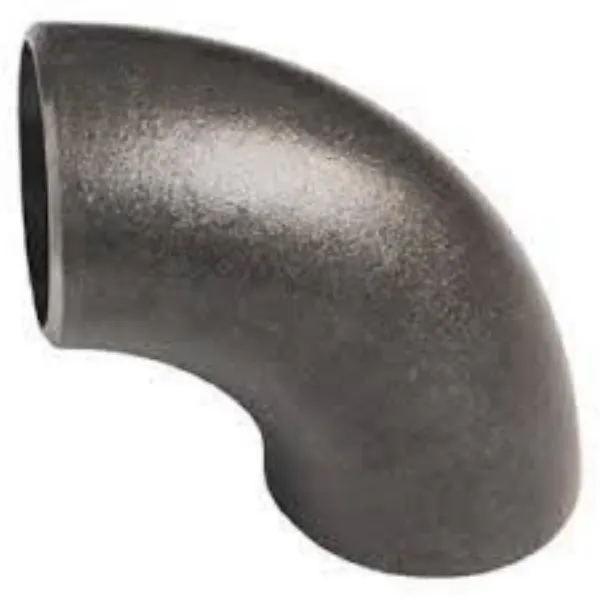

D'fheidhmigh elbow píopa cruach 90 céim chun treo sreabhach a athrú 90 céim, mar sin ainmnithe freisin mar uillinn ingearach. Is é an chéim choiteann i ngach córas píblíne agus is mó a úsáidtear i ngach céimeanna éagsúla uillinn. (Mar go bhfuil sé áisiúil a bheith oiriúnach do thógáil cruach agus struchtúrach.)
Ga fada uillinn 90 céim
Tá uillinn píopa cruach LR 90 céim suiteáilte idir píopa nó feadánra faid éagsúla. Cuidíonn sé le treo a athrú ag 90 céim, agus úsáidtear go coitianta é chun píobáin a nascadh le caidéil, draenacha deic agus comhla.
Ga gearr uillinn 90 céim
Tá elbow SR 90 céim mar an gcéanna leis an elbow píopa a luaitear thuas, ach tá an trastomhas níos giorra. Dá bhrí sin, is minic a úsáidtear an cineál elbow cruach seo nuair nach leor an spás.
ANSI/ASME B16.9 90 uillinn céimeIs cineál amháin feisteas píopa cruach a úsáidtear chun treo an phíblíne a athrú.Is féidir é a roinnt ina gha fada (CD) agus ga gearr (SR). Soláthraímid cruach carbóin, cruach dhosmálta agus uillinn alúmanam gan uaim agus táthaithe do na tionscadail thar lear.
ASME B16.9 uillinn táthú buttIs iad na feistis is coitianta a úsáidtear sna tionscail ag céimeanna éagsúla de 22.5, 45, 90 agus 180. Thairis sin, tá siad neart toraidh maith agus neart teanntachta. De ghnáth bíonn feidhm ag an Butt weld tee agus reducer na méideanna sa chóras píopaí a laghdú, agus is féidir linn an uillinn laghdaitheach speisialta a tháirgeadh chun píopaí de mhéideanna éagsúla a nascadh.
Iniúchadh ar Butt Weld Elbow 90 Céim
Cruach Carbóin uillinn 90 céim 4" SCH80 A234 WPB ASME B16.9
Sula seachadadh, déanfaimid tástáil ar Uillinn, tiús bhalla agus méid an elbow chun a chinntiú go bhfuil an táirge cáilithe.
Cad é ASME B16.9?
Clúdaíonn an caighdeán ASME B16.9 toisí foriomlána, lamháltais, rátálacha, tástáil, agus marcanna d’fheistis táthaithe saoirsithe de dhéantús an mhonarcha i méideanna NPS 1/2 go NPS 48 (DN 15 go DN 1200). Clúdaíonn sé feistis d'aon tiús balla in-tháirgthe. Ní chlúdaíonn an caighdeán seo feistis buttwelding resistant creimeadh brú íseal. Féach MSS SP-43, Feistis Táthú Butta Cruach Dhosmálta Oibrithe.
Úsáidtear Feistis Buttwelding i gcóras píopaí chun treo nó feidhm na meáin a athrú, chun brainse a dhéanamh, méid píopa a laghdú nó trealamh cúnta a cheangal. Tá siad ar fáil i gcineálacha éagsúla mar elbow, tee, caipín, laghdaitheoir, deireadh stub agus oelt, a tháirgtear i bhfoirmiú fuar agus te bunaithe ar shonraíocht ASTM A403 agus ASTM A234.
Sonraíocht ASME B16.9 90 Feistiú Céime na hEilbhe
| Raon Méid | 1/2" - 80" / DN15 - 2000 |
| Sceideal Tiús | SCH 10% 2c 20% 2c 40% 2c STD% 2c XS% 2c 80% 2c 100% 2c 120% 2c 140% 2c 160% 2c XXS |
| Caighdeán | ANSI / ASME B16.9, MSS SP 43, JIS B2311/2312/2313, EN10253 |
| Gráid Cruach Carbóin | ASTM A234 WPB/WPC, A420 WPL6, A860 WPHY 42/46/56/60/65 |
| Gráid Cruach Alloy | ASTM A234 WP11 / WP12 % 2f WP5 % 2f WP9 % 2f WP92% 2c15CrMoG% 2c 12Cr1MoVG% 2c 12Cr5Mo% 2c 1Cr5Mo% 2c Cr9Mo% 2c 10CrMo910% 2c 12CrMo% 7b% 7b18% 7d% 7d |
| Gráid Cruach Dhosmálta | ASTM A403 WP304% 2f304L% 2f304H% 2c 316% 2f316L% 2c 310S% 2c 317% 2c 347% 2c 904L |
| Gráid Cruach Dhosmálta Duplex | ASTM A815 S32205% 2c S31803% 2c 32750% 2c 32760 |
Toisí Elbow 90 Céim
| DNName | NPS | ODName | A | |
| ó chlé | SR | |||
| 15 | 1/2 | 21.3 | 38 | 25 |
| 20 | 3/4 | 26.7 | 38 | 25 |
| 25 | 1 | 33.4 | 38 | 25 |
| 32 | 1-1/4 | 42.2 | 48 | 32 |
| 40 | 1-1/2 | 48.3 | 57 | 38 |
| 50 | 2 | 60.3 | 76 | 51 |
| 65 | 2-1/2 | 73.0 | 95 | 64 |
| 80 | 3 | 88.9 | 114 | 76 |
| 90 | 3-1/2 | 101.6 | 133 | 89 |
| 100 | 4 | 114.3 | 152 | 102 |
| 125 | 5 | 141.3 | 190 | 127 |
| 150 | 6 | 168.3 | 229 | 152 |
| 200 | 8 | 219.1 | 305 | 203 |
| 250 | 10 | 273.0 | 381 | 254 |
| 300 | 12 | 323.8 | 457 | 305 |
| 350 | 14 | 355.6 | 533 | 356 |
| 550 | 22 | 559.0 | 838 | 559 |
| 600 | 24 | 610.0 | 914 | 610 |
| 650 | 26 | 660.0 | 991 | 660 |
| 700 | 28 | 711.0 | 1067 | 711 |
| 750 | 30 | 762.0 | 1143 | 762 |
| 800 | 32 | 813.0 | 1219 | 813 |
| 850 | 34 | 864.0 | 1295 | 864 |
| 900 | 36 | 914.0 | 1372 | 914 |
| 950 | 38 | 965.0 | 1447 | 965 |
| 1000 | 40 | 1016.0 | 1524 | 1016 |
| 1050 | 42 | 1067.0 | 1600 | 1067 |
| 1100 | 44 | 1118.0 | 1676 | 1118 |
| 1150 | 46 | 1168.0 | 1753 | 1168 |
| 1200 | 48 | 1219.0 | 1829 | 1219 |
| 1300 | 52 | 1321.0 | 1981 | 1321 |
| 1400 | 56 | 1422.0 | 2134 | 1422 |
| 1500 | 60 | 1524.0 | 2286 | 1524 |
| 1600 | 64 | 1626.0 | 2438 | 1626 |
| 1700 | 68 | 1727.0 | 2591 | 1727 |
| 1800 | 72 | 1829.0 | 2743 | 1829 |
| 1900 | 76 | 1930.0 | 2896 | 1930 |
| 2000 | 80 | 2032.0 | 3048 | 2032 |
Nótaí:
1) Ina theannta sin, cuirtear GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/ T 21631 SY/T 0510 DL/T 695 EN 10253 etc. i bhfeidhm freisin.
2) Déanfar an elbow le NPS os cionn 80 faoi réir na méideanna a chomhaontóidh an ceannaitheoir agus an monaróir.
