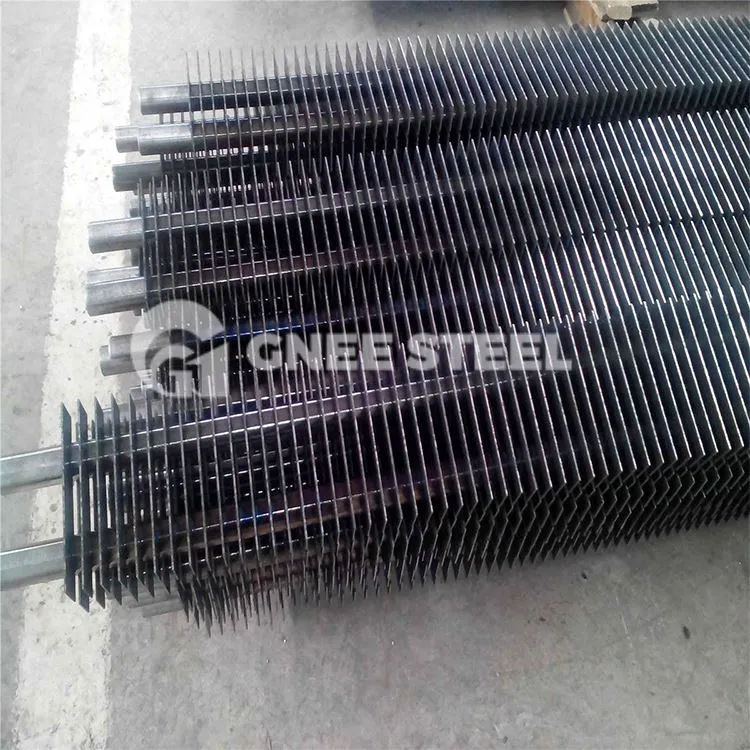

H Cineál Finned Tube

Toisc go bhfuil an cruth cosúil leis an litir H, tugtar feadán eite de chineál H air. Tá feadáin fin roinnte i gcineálacha H aonair agus dúbailte H. Úsáidtear go forleathan iad mar eilimintí malartaithe teasa feabhsaithe i gcoirí stáisiúin chumhachta, coirí tionsclaíocha, áitheanna agus longa. Sa chóras aisghabhála teasa dramhaíola gáis múcháin de ghléasraí cumhachta, etc.

Ábhar feadán finned H-cineál agus méid:

Ábhair chaighdeánacha eite

• Buntáistí feadáin finned H de chineál:

1. Feidhmíocht frith-chaitheamh den scoth. Tá an caitheamh go príomha mar gheall ar thionchar agus éifeacht gearrtha na gcáithníní fuinseog ar an bpíopa. Tá an caitheamh timpeall an phíobáin tromchúiseach ag 300 céim ón líne chothrománach. Nuair a s1/d=s2/d=2, tá an méid caithimh anseo 3 oiread an mheánluacha. amanna. Mar gheall ar an athrú ar threo an tsreafa aeir sa socrú céimnithe, tá caitheamh an dara sraith tromchúiseach. Nuair a bheidh sl/d=s2/d=2, bíonn caitheamh an dara sraith dhá uair níos mó ná caitheamh na chéad sraithe. Ina dhiaidh sin, is gnách go mbíonn caitheamh gach sraithe 30%-40% níos airde ná caitheamh na chéad sraithe. Socrú seicheamhach - tá socrú sraitheanna mar an gcéanna le socrú céimnithe. Sa todhchaí, beidh na píopaí i ngach sraith ag caitheamh níos lú mar gheall ar thionchar an tsreafa aeir. Faoi na coinníollacha céanna, tá an méid caitheamh beartán feadáin inlíne 3-4 uaire níos lú ná na cuachtaí feadán tuislithe. Tá luas caitheamh an phíobáin comhréireach le comhéifeacht éagothroime treoluas gáis múcháin KV3.33 agus comhéifeacht éagothroime tiúchana luaith eitilt KU. Tá an fo-eacnamaí feadán finned H-chruthach socraithe i sraith. Roinneann na heití H-chruthach an spás ina roinnt réimsí beaga agus bíonn éifeacht chothromaithe sreafa acu ar an sruth aeir. Tá sé difriúil ón bhfo-eacnamaí feadán simplí agus an fo-eacnamaí eite bíseach atá socraithe i sraitheanna tuislithe. I gcomparáid leis an economizer agus fo-economizer eite fadaimseartha, faoi na coinníollacha céanna eile, tá an saol chaitheamh 3-4 huaire níos faide. Cosnaíonn an sciath taobh gáis múcháin an t-alt elbow.

2. Laghdaítear carnadh deannaigh, agus tarlaíonn carnadh deannaigh ar chúl agus ar thaobh na gaoithe den phíobán. Mar gheall ar shocrú céimnithe na bpíopaí tá sé éasca na píopaí a nite ar shiúl agus tá níos lú deannaigh ar chúl. Maidir le píopaí atá socraithe i sraith, ós rud é nach bhfuil an sruth aeir éasca le cúl na bpíobáin a nigh ar shiúl, carnfaidh na píopaí atá socraithe i sraith níos mó deannaigh ná mar a bhíonn i sraitheanna tuislithe. Tá eití cineál "H" táthaithe ar an dá thaobh den fheadán ar lú an seans go mbainfidh siad deannach, agus sreabhann an t-aer-sreabhadh díreach gan treo an tsreafa aeir a athrú, agus mar sin is lú an seans go mbainfidh na heití deannach. Tá bearna de 4-10mm i lár na n-eití cruth "H", a fhéadfaidh an sruth aeir a threorú chun an deannach atá carntha ar eití an fheadáin a ghlanadh. Toisc go dtreoraíonn uillinn helix na n-eití an sreabhadh aer chun treo a athrú, carnann an feadán eite deannach tromchúiseach. Ní féidir é a úsáid le haghaidh eacnamaithe nach gcruthaíonn carnadh deannaigh scaoilte.

3. Tá an spás dlúth agus laghdaítear an costas. Tá an grúpa píopa dlúthaithe go mór agus laghdaítear airde an tobair deataigh eireaball. Laghdaítear an meáchan iomlán go mór, ag laghdú an t-ualach ar an gcóras fionraí. Laghdaigh economizer agus costais iomlána coire.

4. Laghdaigh an fhriotaíocht ar thaobh an gháis múcháin agus laghdaigh costais oibriúcháin agus infheistíochta an dréacht-lucht leanúna spreagtha.

5. Laghdaigh hailt táthú agus feabhas a chur ar iontaofacht.

H Feadán Finned
