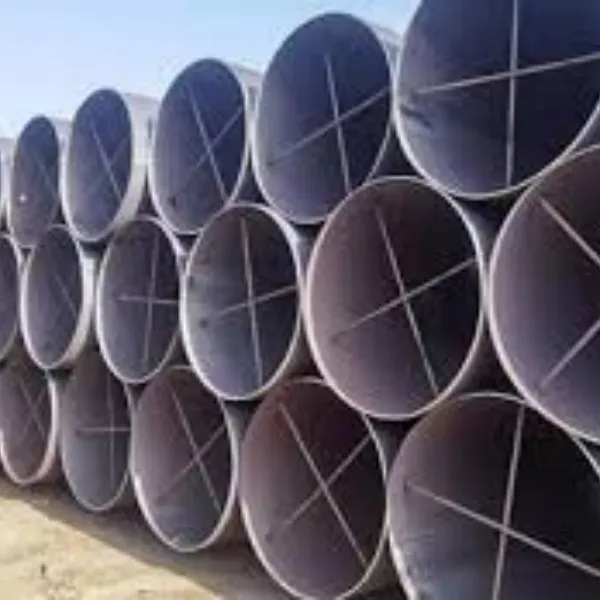

Píobán Táthaithe Cruach L450

Aicmiú API 5L X65

Ag brath ar an leibhéal PSL agus an riocht seachadta, is féidir X65 a chatagóiriú mar seo a leanas:

PSL1: X65 (L450);

PSL2: X65Q (L450Q) agus X65M (L450M);

D'fhonn dul i ngleic le coinníollacha crua timpeallachtaí seirbhíse amach ón gcósta (O) agus géar (S), tá ceanglais speisialta ag an gcaighdeán API 5L PSL2 don dá thimpeallacht. Léirítear na ceanglais seo trí litir shonrach a chur leis an ngrád píopa.

Píobán PSL2 seirbhísí amach ón gcósta:X65QO (l450QO) nó X65MO (L450MO);

Píobán PSL2 seirbhíse géar:X65QS (L450QS) nó X65MS (L450MS).

Coinníollacha Seachadta

An bhrí atá le Q agus M

Le haghaidhChonaic(Stua Báite Táthaithe) nóBÓCH(Píopa Táthaithe Teaglaim), Freagraíonn Q agus M i stádas seachadta API 5L PSL2 leis na próisis déantúsaíochta seo a leanas faoi seach.

Próiseas Déantúsaíochta API 5L X65

X65is féidir píopaí a tháirgeadh trí phróisis déantúsaíochta éagsúla chun freastal ar raon leathan feidhmeanna innealtóireachta.

SAWL(LSAW) iontach chun feadáin mhóra le ballaí tiubha a tháirgeadh le trastomhais níos mó ná 660 mm, go háirithe ag an bpointe praghais áit a dtugann sé buntáiste costais thar feadáin gan uaim.

LSAWgo minic freisin dá ngairtearDSAWmar gheall ar an bpróiseas táthú dhá thaobh a úsáidtear sa phróiseas táthú. Tá sé tábhachtach a thabhairt faoi deara go dtagraíonn DSAW don teicníc táthú agus ní thagraíonn sé go sonrach do chruth nó treo an táthú. Is féidir é a bheith ina seam díreach nó ina seam bíseach.

Cineálacha Deireadh Píobáin le haghaidh API 5L X65

PSL1 Deireadh Píob Cruach: Deireadh Belled nó deireadh Plain;

Deireadh Píopa Cruach PSL2: Deireadh plain;

Le haghaidh foircinn píopa plainba cheart na ceanglais seo a leanas a leanúint:

Beidh aghaidheanna deiridh t Níos lú ná nó cothrom le 3.2 mm (0.125 in) píopa deiridh plain gearrtha cearnach.

Déanfar feadáin gnáth-deireadh le t > 3.2 mm (0.125 in) a beveled le haghaidh táthú. Ba cheart go mbeadh an uillinn bevel 30-35 céime agus ba cheart go mbeadh leithead aghaidh fréimhe an bevel mar 0.8 - 2.4 mm (0.031 - 0). 093 in).

Comhdhéanamh Ceimiceach API 5L X65

Déanfar comhdhéanamh ceimiceach píopa cruach PSL1 agus PSL2 t > 25.0 mm (0.984 in) a chinneadh trí chomhaontú.

Comhdhéanamh Ceimiceach do PSL 1 Píob a bhfuil t Níos lú ná nó cothrom le 25.0 mm (0.984 in.)

Comhdhéanamh Ceimiceach do PSL 2 Píob a bhfuil t Níos lú ná nó cothrom le 25.0 mm (0.984 in.)

Le haghaidh táirgí píopa cruach PSL2 a ndearnadh anailís orthu le acion carbóin níos lú ná nó cothrom le 0.12%, an CE coibhéiseach carbóin_pcmis féidir é a ríomh ag baint úsáide as an bhfoirmle seo a leanas:

CE_pcm= C + Si/30 + Mn/20 + Cu/20 + Ni/60 + Cr/20 + Mo/15 + V /15 + 5B

Le haghaidh táirgí píopa cruach PSL2 a ndearnadh anailís orthu le acion carbóin > 0.12%, an CE coibhéiseach carbóin_llwis féidir é a ríomh ag baint úsáide as an bhfoirmle thíos:

CE_llw= C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15

API 5L X65 Airíonna Meicniúla

Airíonna Teanntachta

Ceadaíonn tástáil teanntachta príomh-airíonna ábhar X65 a chinneadh, lena n-áirítearneart toraidh, neart teanntachta, agusfadú.

PSL1 X65 Airíonna Teanntachta

PSL2 X65 Airíonna Teanntachta

Nóta: Tá na ceanglais mionsonraithe in API 5L X52, ar féidir iad a fheiceáil más gá.

Turgnaimh Mheicniúla Eile

Baineann an clár tástála seo a leanas leCineálacha píopa SAW. Le haghaidh cineálacha píopaí eile, féach Táblaí 17 agus 18 de API 5L.

Tástáil lúbthachta treorach Weld;

Tástáil cruas píopa táthaithe fuar-fhoirmithe;

Cigireacht macra ar an seam táthaithe;

agus le haghaidh píopa cruach PSL2 amháin: tástáil tionchair CVN agus tástáil DWT.

Tástáil Hidreastatach

Am Tástála

Gach méid feadáin cruach gan uaim agus táthaithe le D Níos lú ná nó cothrom le 457 mm (18 in.):aga tástála Níos mó ná 5s nó is comhionann le;

Píobán déanta as cruach táthaithe D > 457 mm (18 in.):aga tástála Níos mó ná nó comhionann le 10s.

Minicíocht Turgnamhach

Gach píopa cruach.

Brúnna tástála

An brú tástála hidreastatach P de apíopa cruach gnáth-deireadhis féidir é a ríomh trí úsáid a bhaint as an bhfoirmle.

P=2St/D

SIs é an strus fonsa. tá an luach comhionann le neart toraidh íosta sonraithe an phíobáin chruach xa céatadán, i MPa (psi);

tan tiús sonraithe balla é, arna shloinneadh i milliméadair (orlach);

Dan trastomhas seachtrach sonraithe, arna shloinneadh i milliméadair (orlach).

Iniúchadh Nondestructive

Le haghaidh feadáin SAW, dhá mhodh,UT(tástáil ultrasonaic) nóRT(tástáil radagrafaíochta), a úsáidtear de ghnáth.

ET(tástáil leictreamaighnéadach) nach bhfuil infheidhme maidir le feadáin SAW.

Déanfar seamanna táthaithe ar phíopaí táthaithe de ghráid ar mó iad ná L210/A nó arb ionann iad agus L210/A agus trastomhais ar mó iad ná nó cothrom le 60.3 mm (2.375 in) a iniúchadh go neamh-millteach maidir le tiús agus fad iomlán (100 %) mar a shonraítear.

Scrúdú neamh-millteach UT

Scrúdú neamh-millteach RT
