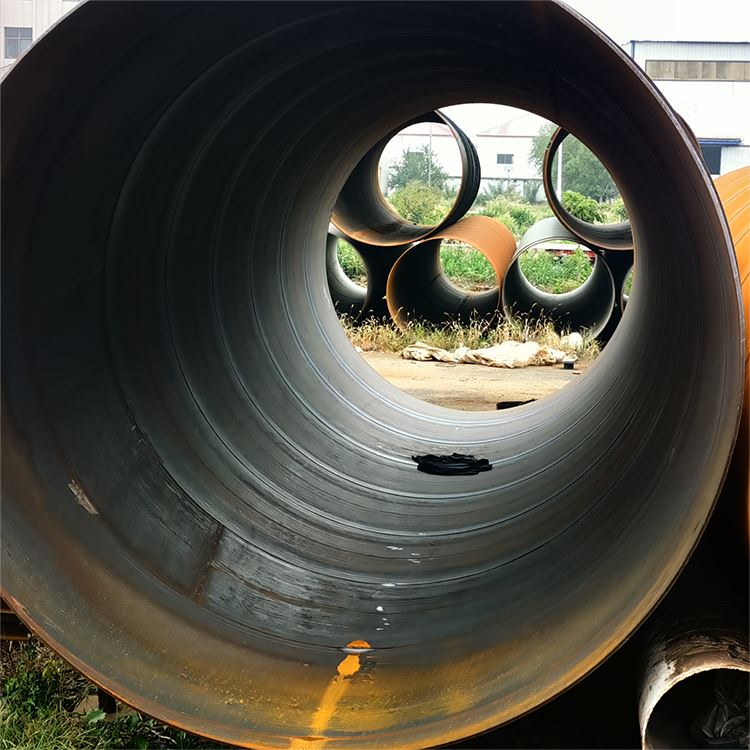

API 5L Grád X65 Píob Ard Toradh
Cad é API 5L Grád X65 High Yield Pipe?
Ard-neart toraidh:Seasann "X65" íos-neart toraidh65,000 psi(thart.450 MPa), dá dtagraítear marL450sa chaighdeán idirnáisiúnta ISO 3183.
Ard-deacracht:Go sonrach le haghaidh PSL2, tairgeann sé cruas tionchair ísealteochta den scoth.
Próiseas SSAW:Ceadaíonn an próiseas táthú bíseach do-déantúsaíocht éifeachtach ó thaobh costais de-phíobáin mhóra trastomhais (suas le 120 orlach), a úsáidtear go coitianta le haghaidh príomhphíopaí tarchurtha gáis ardbhrú ar an gcladach fada.
Comhdhéanamh Ceimiceach API 5L X65 (Uasmhéid %)
Nóta: Tá teorainneacha comhdhéanamh do phíopaí táthaithe PSL2 níos déine ná iad siúd do PSL1.
| Eilimint | PSL1 (Tátha) | PSL2 (Tátha) | Seirbhís Géar (PSL2) |
| Carbón (C) | 0.26 | 0.18 | 0.16 |
| Mangainéis (Mn) | 1.45 | 1.70 | 1.60 |
| Fosfar (P) | 0.030 | 0.025 | 0.020 |
| Sulfar (S) | 0.030 | 0.015 | 0.002 |
| Coibhéis Charbóin (CEiiw) | N/A | 0.43 | 0.41 |
Airíonna Meicniúla API 5L X65
| Maoin | PSL1 | PSL2 |
| Neart Táirgeachta (Rt0.5) | Níos mó ná nó cothrom le 450 MPa (65,300 psi) | 450 - 600 MPa (65,300 - 87,000 psi) |
| Neart teanntachta (Rm) | Níos mó ná nó cothrom le 535 MPa (77,600 psi) | 535 - 760 MPa (77,600 - 110,200 psi) |
| Toradh-go-Cóimheas Teanntachta | N/A | Níos lú ná nó cothrom le 0.93 |
| Fuinneamh Tionchair CVN | Ní theastaíonn | Éigeantach (m.sh., Íosmhéid 27J/40J @ 0 céim ) |
API 5L X65 SSAW Rátáil Brú Píob (Teoiriciúil)
Ag glacadh le fachtóir dearaidh de 0.72, arna ríomh ag baint úsáide as Foirmle Barlow do mhéideanna coitianta:
| OD (orlach) | WT (mm) | Brú Dearaidh (PSI) | Brú Dearaidh (Bar) |
| 16" | 9.53 | 2,700 | 186 |
| 24" | 12.70 | 2,400 | 165 |
| 36" | 15.88 | 2,000 | 138 |
| 48" | 19.05 | 1,800 | 124 |
Cairt Tiús Píobáin API 5L X65 (Tagairt Chaighdeánach)
| NPS (Inse) | Trastomhas Lasmuigh (mm) | SCH STD (mm) | SCH XS (mm) | SCH 80 (mm) |
| 8" | 219.1 | 8.18 | 12.70 | 12.70 |
| 12" | 323.8 | 9.53 | 12.70 | 17.48 |
| 16" | 406.4 | 9.53 | 12.70 | 21.44 |
| 24" | 610.0 | 9.53 | 12.70 | 30.96* |
| 36" | 914.0 | 9.53 | 12.70 | - |
| 48" | 1219.0 | 9.53 | 12.70 | - |
API 5L Grád X65 PSL1, PSL2, agus Difríochtaí Seirbhíse Géar
| Gné | PSL1 | PSL2 | Seirbhís Géar (MS/QS) |
| Neart Bunúsach | X65 | X65 | X65 |
| Toughness Tionchair | Ní Éigeantach | Éigeantach (CVN) | Éigeantach (CVN) |
| Tástáil HIC/SSC | Níl | Níl | Ní mór tástálacha HIC/SSC a phasáil |
| S/P Ábhar | Níos airde | Go docht Teoranta | Thar a bheith íseal (Ultra-íon) |
| Deisiúchán Weld | Deisiúchán coirp ceadaithe | Deisiúchán coirp toirmiscthe | Deisiúchán coirp toirmiscthe |
Cineálacha Deireadh Píobáin le haghaidh Píob API 5L X65 SSAW
Críoch Beveled:Uillinn caighdeánach 30 céim (+5 céim , -0 céim ) le aghaidh fréimhe, a úsáidtear le haghaidh táthú réimse.
Críoch Shimplí:Críoch gearrtha cearnach a úsáidtear le haghaidh feidhmeanna struchtúracha nó naisc sleeve.
Gearradh Cearnóg:Críoch gearrtha ingearach leis an ais píopa.
Riachtanais Tástála le haghaidh Píob API 5L X65 SSAW
Tástáil Hidreastatach:Tástáil píopa aonair 100% chun a chinntiú nach bhfuil aon sceitheadh faoi bhrú.
Tástáil Ultrasonach (UT):Tástáil leanúnach neamh-millteach ar an seam táthaithe bíseach iomlán agus ar na foircinn píopa.
Cigireacht X{0}Ray (RT):Críochnaíonn íomháú radagrafaíochta an táthaithe chun-sláine an táthaithe a sheiceáil.
Tástálacha Meicniúla:Trialacha teanntachta (Toradh/Teanntachta), leacaithe agus lúbadh.
Tástáil Tionchair CVN (PSL2):Cinntíonn sé go seachnaíonn an píopa briste brittle ag teochtaí ísle.
DWTT (Tástáil Stróicte Meáchan):Go minic bíonn sé riachtanach do phíobáin mhóra PSL2 ar thrastomhas chun airíonna gabhála scoilte a sheiceáil.
Pacáistiú agus seoladh Píblíne API 5L X65 SSAW
CCanna
Cad a chiallaíonn píopa X65?
X65 píopais píopa cruach ard-neart é a úsáidtear chun ola agus gás a iompar.
An "X":Tagraíonn an neart toraidh.
An "65":Ciallaíonn sé go bhfuil íos-neart toraidh aige65,000 psi(tuairim is. 450 MPa).
An tAinm Méadrach:I gcaighdeáin idirnáisiúnta (ISO 3183), tugtarL450.
Cén fáth é a úsáid:Toisc go bhfuil sé níos láidre ná na gráid chaighdeánacha (cosúil le Grád B nó X42), ceadaíonn sé doballaí píopa níos tanaíagus iad fós ag láimhseáil brú inmheánach ard, rud a shábhálann meáchan agus costas ar thionscadail mhóra píblíne.
Cad é an difríocht idirX60 agus píopa X65?
Is é an difríocht is mó aneart.
Neart Táirgeachta:
X60:Tá neart toraidh íosta60,000 psi(415 MPa).
X65:Tá neart toraidh íosta65,000 psi(450 MPa).
Cumas Brú:
X65níos láidre agus is féidir le brúnna inmheánacha níos airde ná X60 a láimhseáil.
Tiús Balla & Meáchan:
ToiscX65níos láidre, is féidir le hinnealtóirí píblínte a dhearadh leballaí níos tanaíi gcomparáid le X60 agus an leibhéal sábháilteachta céanna á chothabháil. Laghdaíonn sé seo an meáchan iomlán agus na costais loingseoireachta do thionscadail mhóra.
Costas:
X65de ghnáth cosnaíonn cruach beagán níos mó in aghaidh an tonna mar go dteastaíonn comhdhéanamh ceimiceach níos cruinne (eilimintí cóimhiotail níos mó cosúil le Vanadium nó Niobium) chun an neart níos airde a bhaint amach.
