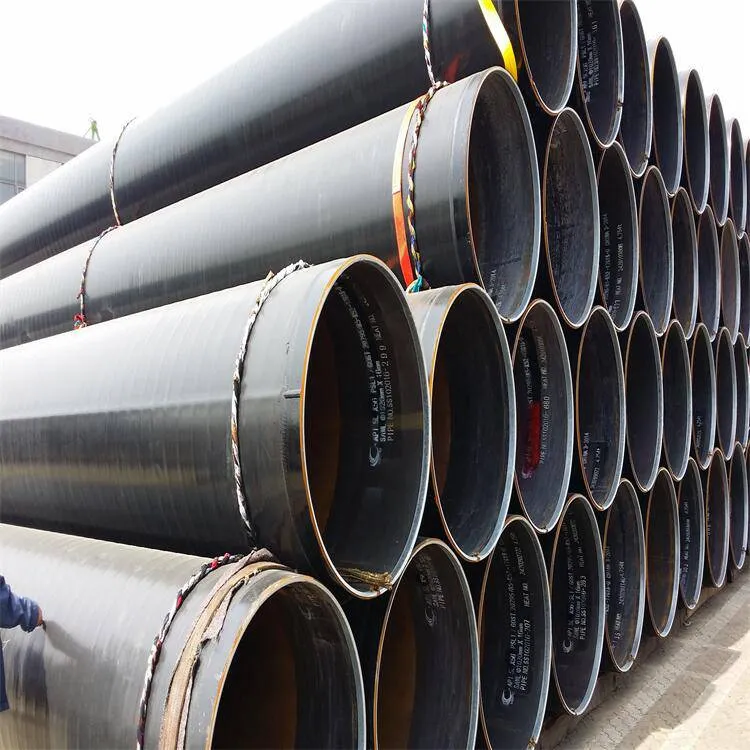

Píopa Táthaithe Frithsheasmhacht API 5L X56
Píobán API 5L X56 ERWis píopa líne cruach carbóin táthaithe leictreach é a gciallaíonn a ainmniú "X56" neart toraidh íosta sonraithe de 56,000 psi (386 MPa). In ainmníocht reatha API 5L tugtar an táirge céannaPíobán API 5L X56 HFW, toisc go bhfuil ERW (Táthú Leictreach/Friotaíochta) agus HFW (Táthú Ardmhinicíochta) mar an gcéanna-bealach táthú ardmhinicíochta - agusPíobán táthaithe friotaíochta API 5L X56ach frása an trádálaí dó.
Cruthaítear an píobán as stiall coiled, táthaithe go fadaimseartha ag ardmhinicíocht, agus-corp iomlán normalaithe nó mar-rollta, ag tabhairt seam rialaithe táthaithe a shásaíonn an líne-déine píopa gan costas gan uaim ná teorainn mhéide ERW beag. MarPíobán líne X56 ERWsuíonn sé céim amháin os cionn X52 agus díreach faoi bhun X60 sa dréimire grád tarchurtha.
soláthairtí GNEEPíobán API 5L L390 ERWin PSL1 agus PSL2, OD 21.3–660 mm, le teastas tástála muileann agus cigireacht roghnach tríú páirtí.Iarr luachan le do OD, tiús bhalla agus leibhéal PSL.
Sonraíochtaí Teicniúla
| Paraiméadar | Cumas |
|---|---|
| Caighdeán & grád | API 5L X56 (L390), PSL1 / PSL2 |
| Próiseas | ERW / HFW (Táthú Ard-Minicíocht), seam fada |
| Toisí píopa X56 ERW (OD) | 21.3–660 mm (NPS ½–26) |
| Tiús balla píopa X56 | 2.0–25 mm (Sceideal 10/20/30/40/STD/XS/60/80/100/120/140/160/XXS) |
| Raon méid píopa X56 ERW (fad) | 6–12 m randamach singil, nó dúbailte |
| Críochnaíonn | Foirceann simplí (PE) / Deireadh beveled (BE) / Snáithithe & cúpláilte (T&C, gráid íseal) |
| Cumhdach | Bare / vearnaisithe, 3LPE, 3LPP, FBE (DIN 30670 / ISO 21809) |
| Coinníoll seachadta | Mar-rollta (AR), rialaithe-rollta (CR), normalaithe (N), N+T |
| Deimhniú | GA 10204 3.1 MTC; cigireacht tríú páirtí (SGS, BV, TÜV) ar fáil |
Comhdhéanamh Ceimiceach
| Eilimint | PSL1 (táthaithe, uas) | PSL2 (táthaithe, uas) |
|---|---|---|
| Carbón (C) | 0.26 | 0.22 |
| Mangainéis (Mn) | 1.40 | 1.40 |
| Fosfar (P) | 0.030 | 0.025 |
| Sulfar (S) | 0.030 | 0.015 |
| Tíotáiniam (Ti) | 0.04 | 0.04 |
| Coibhéis charbóin (CE IIW) | - (gan ghá) | Níos lú ná nó cothrom le 0.43 |
Rialaíonn gach teorainn riosca: laghdaíonn C agus S íseal scoilteadh táthú agus tionscnamh HIC, cuireann P teorainn le briseadh brittle, agus caomhnaíonn caipín coibhéiseach carbóin PSL2 X56 (CE IIW Níos lú ná nó cothrom le 0.43%) infheictheacht réimse. Tabhair faoi deara go n-iompraíonn píopa táthaithe C max níos ísle (0.26 / 0.22%) ná gan uaim (0.28 / 0.24%) - scoilt a fhaigheann go leor leathanaigh soláthraí mícheart.
Airíonna Meicniúla
| Maoin | PSL1 | PSL2 |
|---|---|---|
| Neart toraidh (neart toraidh píopa X56) | 386 MPa min (56 ksi); gan teorainn uachtarach | 386–544 MPa (56–79 ksi) |
| Neart teanntachta (neart teanntachta píopa X56) | 490 MPa min (71 ksi); gan teorainn uachtarach | 490–758 MPa (71–110 ksi) |
| Fadú | Arna ríomh in aghaidh API 5L (e=1944·A^0.2 / U^0.9, SI); ~22–30% ag balla coitianta | |
| Tionchar charpy | Ní gá | 0 céim , meánmhéid Níos mó ná nó cothrom le 27 J, singil Níos mó ná nó cothrom le 20 J |
| Toradh{0}}go-cóimheas teanntachta | Gan sonraithe | Níos lú ná nó cothrom le 0.93 |
| Caighdeáin tástála | API 5L Tábla 6 | API 5L Tábla 7 |
Ná scríobh fadú seasta amháin; déantar é a ríomh ó achar eiseamail agus íosmhéid teanntachta, agus mar sin athraíonn sé de réir tiús bhalla.
PSL1 vs PSL2 - An Rud a Thagann Tú I nDíth i ndáiríre
| Riachtanas | PSL1 | PSL2 |
|---|---|---|
| Uasmhéid carbóin (táthaithe) | 0.26% | 0.22% |
| Sulfair max | 0.030% | 0.015% |
| Coibhéis charbóin | Dada | CE IIW Níos lú ná nó cothrom le 0.43% |
| Caipín toraidh | Dada | 386–544 MPa |
| Tástáil tionchair | Níl | 0 céim , Níos mó ná 27 J nó cothrom le |
| Inrianaitheacht | Teas/lot | Píob-de-phíobáin |
| Úsáid tipiciúil | Ginearálta ar tír, neamh-géar | Géar, íseal-teocht, criticiúil/ardbhrú |
X52 vs X56 vs X60
| Grád | Toradh íosta | Úsáid tipiciúil |
|---|---|---|
| X52 / L360 | 359 MPa | Trunlínte brú atá íogair ó thaobh costais de |
| X56 / L390 | 386 MPa | Meánrang cothrom; balla thins vs X52 gan costas X60 |
| X60 / L415 | 414 MPa | Príomhphíopaí achair fhada nua-aimseartha ardbhrú |
Roghnaigh de réir brú dearaidh, balla{0}cothromaíocht eacnamaíoch, táthú-infhaighteacht nós imeachta agus costas iomlán suiteáilte - ní de réir riail doiléir "tá níos láidre níos fearr".X56 vs X52Bhuaigh nuair a thiomáineann meáchan balla lasta;X56 vs X60Bhuaigh nuair nach bhfuil gá le rialú CEV níos déine X60 don tionscadal.
ERW vs LSAW vs Seamless
| Bealach | Oiriúnacht méid | Neart an bhealaigh |
|---|---|---|
| ERW / HFW | OD 21.3–660 mm (NPS ½–26) | Seam aonfhoirmeach, an costas is fearr ar thrastomhas beag-mheánach |
| LSAW | OD 406–1,524 mm (NPS 16–60) | Trastomhas mór, balla trom, seam SAW amháin fadaimseartha |
| gan uaim | OD 21.3–660 mm, toirteanna níos lú | Gan seam; costas níos airde, a úsáidtear i gcás ina bhfuil seam eisiata |
Caithfidh na trí cinn an ceanglas táirge API 5L céanna a chomhlíonadh; Tá costas suas go dtí NPS 26 buaite ag ERW, agus baineann LSAW an teorainn thrastomhais amach tharstu.ERW vs gan uaimis rogha costais agus méide é;ERW vs LSAWis rogha trastomhais é.
Feidhmchláir
Sonraítear píopa líne X56 ERW aon áit a sháraíonn brú tarchurtha teorainn eacnamaíoch X52 ach nach dtugann sé údar X60. Clúdaíonn cúig ghrúpa iarratais an t-éileamh is mó:
Trunlínte Tarchuir ar an gCladach
Meán-go-píopaí ola agus gáis ardbhrú áit a ligeann táirgeacht 386 MPa X56 d’oibreoirí an balla a laghdú in aghaidh X52 agus meáchan cruach a ghearradh in aghaidh an chiliméadair.
Línte Cruinnithe agus Friothálacha
Córais bailithe allamuigh ag aistriú sruth maith go próiseáil; Tugann táthú HFW cáilíocht seam aonfhoirmeach a oireann do bhrú timthriallach.
Iompar Uisce agus Sciodair
Píobán mór trastomhais ERW le haghaidh uisce amh, iontógáil díshalannaithe agus sciodair mhianracha ina bhfuil dianrochtaineacht an phíobáin ag teastáil gan sonraíochtaí seirbhíse géara.
Píobáil Gléasra agus Fóntais
Idirnaisc stáisiúin, súchán comhbhrúiteora agus caidéil, agus ceanntásca áirgiúlachta soláthraithe atá dé-mharcáilte de réir sonraíochtaí ábhar an tionscadail.
Píob Líne Easpórtála Brataithe
Tuismitheoir lom ERW brataithe le 3LPE / 3LPP / FBE le haghaidh línte easpórtála trasnaithe cladaigh nó fomhuirí.
Rialú Cáilíochta agus Tástáil
Scrúdú 100% seam ultrasonaic (UT) agus/nó eddy-reatha (ET) ar gach fad.
Tástáil hidreastatach in aghaidh an API 5L, le taifead brú coinnithe go dtí an uimhir teasa.
Tástálacha meicniúla (teanntachta, lúbadh/leac, Charpy do PSL2) agus anailís cheimiceach muileann ó gach teas.
HIC roghnach (NACE TM0284) agus SSC (NACE TM0177) le haghaidh -orduithe seirbhíse géar PSL2.
Cén fáth Foinse API 5L X56 ERW Pipe ó GNEE
PSL1 agus PSL2 X56 ERW/HFW ó mhuilte cáilithe, le EN 10204 3.1 MTC ar gach beart.
Athbhreithniú ar shonraíocht theicniúil roimh ordú - deimhnímid grád, PSL agus leibhéal tionchair i gcoinne do choinníll seirbhíse.
Cigireacht tríú páirtí (SGS, BV, TÜV) agus bratú comhordaithe eagraithe ag an mbunús.
Bileoga sonraí ailínithe ceart, caighdeánacha - foilsímid-cheimic shainiúil táthaithe (C max 0.22% PSL2) agus coibhéisí cruinne, ní an earráid choiteann DNV Grád 450.
Tástáil agus cigireacht
Pacáistiú agus loingseoireachta
Seol do OD, tiús bhalla, leibhéal PSL agus cainníocht - deimhneoidh ár bhfoireann theicniúil an tsonraíocht agus seolfaidh siad luachan le ham luaidhe laistigh de 24 uair an chloig.
Iarr Athfhriotail Píobáin API 5L X56 ERW
CCanna
Cad a chiallaíonn API 5L X56?
In API 5L, ciallaíonn "X56" go bhfuil neart toraidh íosta sonraithe de 56,000 psi ag an bpíopa, comhionann le 386 MPa. Seasann an X líne -grád píopa ainmnithe ag a toradh ksi, agus is é an táirge iomlán ná píopa API 5L X56 ERW (ar a dtugtar píopa API 5L X56 HFW freisin). Is é L390 an coibhéis ISO 3183 / GB/T 9711.
An bhfuil ERW mar an gcéanna le HFW le haghaidh píopa API 5L X56?
Tá. Déanann ERW (Táthú Leictreach/Friotaíochta) agus HFW (Táthú Ardmhinicíochta) cur síos ar an bpíobán táthaithe ardmhinicíochta céanna. Úsáideann an 47ú eagrán API 5L HFW mar an téarma is fearr, ach tá píopa táthaithe friotaíochta API 5L X56, ERW agus HFW idirmhalartaithe i soláthar agus cigireacht.
Cad é an difríocht idir API 5L X56 PSL1 agus PSL2?
Tá PSL2 níos déine. Maidir le píopa táthaithe, tá uascharbóin PSL2 0.22% i gcomparáid le 0.26% le haghaidh PSL1, fosfar 0.025% vs 0.030%, sulfair 0.015% vs 0.030%, le coibhéis charbóin éigeantach CE IIW Níos lú ná nó cothrom le 0.43% agus tionchar éigeantach Charpy ag 0 céim amháin nó níos mó (níos lú ná 0 céim éigeantach, níos mó ná 0 céim Charpy, is ionann nó cothrom le 20 J). Teorainníonn PSL2 an táirgeacht ag 386–544 MPa freisin. Níl aon toradh uachtarach ag PSL1, níl aon riachtanas CEV ar bith ann ná níl aon tástáil tionchair ann, mar sin níl sé oiriúnach do sheirbhís ar theocht íseal nó géar.
Cad iad na toisí agus raon méide píopa X56 ERW?
Is gnách go soláthraítear píopa API 5L X56 ERW ag OD 21.3–660 mm (NPS ½–26) le tiús balla 2.0–25 mm trasna Sceidil 10 trí XXS, i faid 6–12 m (nó randamach dúbailte). Oireann ERW/HFW do thrastomhais bheaga go{-mheánacha; aistrítear méideanna os cionn NPS 26 go LSAW nó HSAW de ghnáth.
Cad iad comhdhéanamh ceimiceach agus airíonna meicniúla API 5L X56?
Le haghaidh píopa táthaithe: PSL1 carbóin max 0.26%, mangainéise 1.40%, P 0.030%, S 0.030%; PSL2 carbóin max 0.22%, Mn 1.40%, P 0.025%, S 0.015%, CE IIW Níos lú ná nó cothrom le 0.43%. Go meicniúil, is é 386 MPa (56 ksi) an toradh íosta; Is é 490 MPa min teanntachta PSL1 gan aon teorainn uachtarach, agus is é 386–544 MPa an táirgeacht PSL2 agus 490–758 MPa teanntachta, le tionchar 0 céim Níos mó ná nó cothrom le 27 J.
Cad iad na gráid atá comhionann le API 5L X56?
Maidir le coibhéis API 5L X56, is iad na gráid dhíreacha ISO 3183 L390, GB/T 9711 L390, EN 10208-2 L390MB (oidhreacht, anois EN ISO 3183), CSA Z245.1 Grád 390, agus DNV OS{{10} nach bhfuil Grád {10} {10} {10} {10} X65/L450. Níl aon ghrád líne-phíobáin ASTM díreach; is é an t-analóg struchtúrach is gaire ASTM A572 Gr.55 (pláta, ní píopa).
An féidir píopa API 5L X56 ERW a úsáid le haghaidh seirbhíse géar (H2S)?
Ní féidir ach API 5L X56 PSL2 a shonrú le haghaidh seirbhíse géar (fliuch H2S), arna sholáthar do NACE MR0175 / ISO 15156 le sulfair rialaithe Níos lú ná nó cothrom le 0.015% agus atá fíoraithe ag tástáil cóireála HIC (NACE TM0284) agus SSC (NACE TM0177), móide post-weld teasa roghnach. Ní féidir PSL1 a úsáid i dtimpeallachtaí fliucha H2S mar gur foinse tionscnaimh HIC iad a chuimsithe MnS.
Conas a iarraim luachan le haghaidh píopa API 5L X56 ERW?
Seol an caighdeán agus an grád (API 5L X56 PSL1 nó PSL2), trastomhas lasmuigh × tiús bhalla, cainníocht, fad, bailchríoch deiridh, sciath, agus aon cheanglais speisialta (teocht tionchair, seirbhís géar, teorainneacha cruas) mar aon le calafort ceann scríbe. Deimhníonn ár bhfoireann theicniúil an tsonraíocht agus cuireann sé luachan ar ais le ham luaidhe laistigh de 24 uair an chloig.
